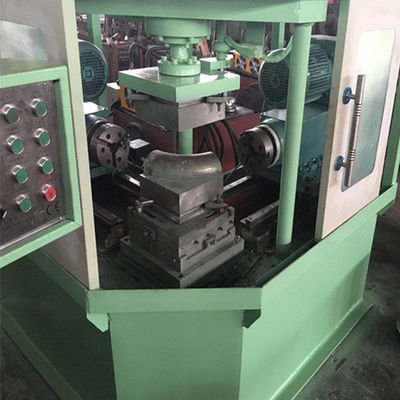

B635A Machine à chanfreiner verte à deux côtés pour raccords de tuyauterie
Solution de chanfreinage efficace pour les raccords de tuyauterie

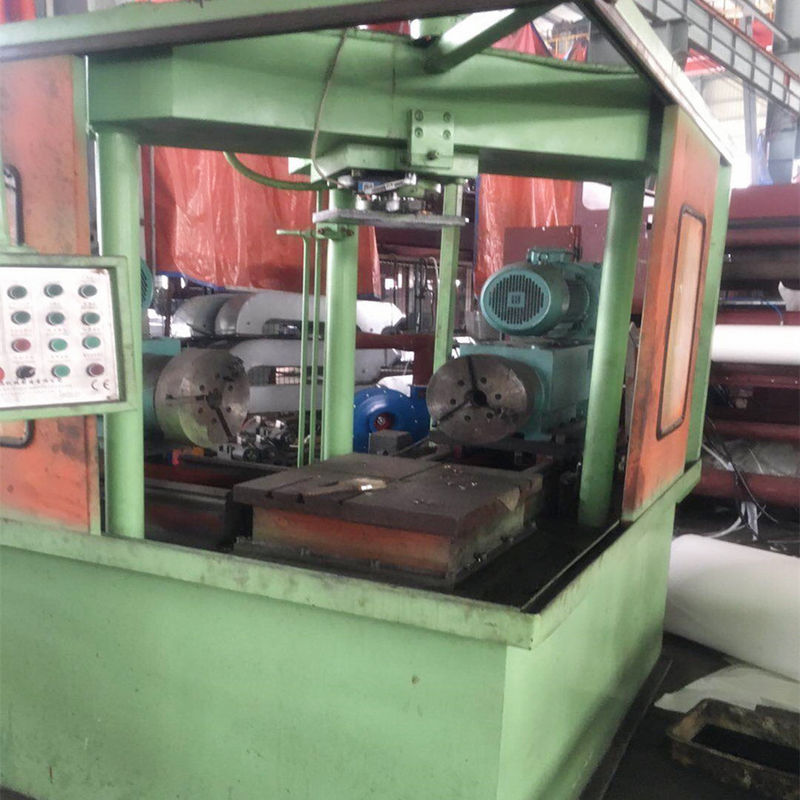

La machine à chanfreiner verte B635A à deux côtés est un équipement spécialisé de façonnage des métaux conçu pour le traitement des raccords de tuyauterie, intégrant de multiples fonctions telles que le chanfreinage, la coupe de tuyaux, l'alésage des trous intérieurs et le traitement des cercles extérieurs. Grâce à sa capacité de traitement "double face" et à sa conception verte et économe en énergie, elle offre une grande précision et efficacité, ce qui en fait un outil essentiel pour la fabrication de raccords de tuyauterie et la maintenance des pipelines.
Cette machine se distingue par son fonctionnement flexible et sa grande adaptabilité : elle peut traiter des raccords de tuyauterie de diverses spécifications, avec une longueur de coupe maximale de 350 mm et des angles de table réglables (jusqu'à ±90° sans étau, ±55° avec étau) pour répondre aux différentes exigences d'angle de chanfrein (par exemple, 30°, 45°, 60° pour le soudage de pipelines). Sa structure mécanique stable et son moteur haute performance de 1,5 kW garantissent une qualité de traitement constante, même pour les raccords de tuyauterie en acier au carbone à haute résistance.
Spécifications techniques
| Catégorie de paramètres |
Détails des spécifications |
| Modèle de machine |
B635A/B635 (conception de chanfreinage double face) |
| Type |
Machine de façonnage des métaux (spécialisée pour le chanfreinage des raccords de tuyauterie) |
| Longueur de coupe maximale |
350 mm (gère la plupart des tailles de raccords de tuyauterie standard) |
| Distance maximale du bas du bélier à la table |
330 mm (prend en charge le traitement des raccords de tuyauterie à parois épaisses) |
| Course maximale de la table (horizontale) |
400 mm (réglable pour le positionnement horizontal des pièces) |
| Course maximale de la table (verticale) |
270 mm (s'adapte à différentes hauteurs de pièces pour un traitement multi-angle) |
| Distance maximale entre la fraise et le lit avant |
550 mm (offre suffisamment d'espace pour les grands raccords de tuyauterie) |
| Course du bélier |
170 mm (assure une profondeur de coupe et de chanfreinage complète pour les parois de tuyaux épaisses) |
| Pivotement maximal de la table (sans étau) |
±90° (réglage d'angle flexible pour les formes de chanfrein complexes) |
| Pivotement maximal de la table (avec étau) |
±55° (serrage stable + réglage d'angle pour un chanfreinage précis) |
| Course verticale maximale de la fraise (tête d'outil) |
110 mm (ajuste la hauteur de l'outil pour correspondre aux différentes profondeurs de chanfrein) |
| Courses du bélier |
32, 50, 80, 125 fois/min (4 vitesses réglables, correspondant à différentes duretés de matériau) |
| Rotation de la roue par tour de bélier (1 dent - verticale) |
0,18 mm (réglage fin pour un contrôle précis de la profondeur) |
| Rotation de la roue par tour de bélier (1 dent - horizontale) |
0,21 mm (alimentation horizontale précise pour une largeur de chanfrein uniforme) |
| Rotation de la roue par tour de bélier (4 dents - verticale) |
0,73 mm (alimentation rapide pour un traitement brut efficace) |
| Rotation de la roue par tour de bélier (4 dents - horizontale) |
0,84 mm (alimentation horizontale à grande vitesse pour le chanfreinage de grandes surfaces) |
| Spécification du moteur |
1,5 kW, 1400 tr/min (couple élevé, économe en énergie pour un fonctionnement à long terme) |
| Dimensions hors tout du boîtier |
1530*930*1370 mm (disposition compacte, adaptée aux ateliers d'usine ou à la maintenance sur site) |
| Poids net (N.W.) / Poids brut (G.W.) |
1000 kg / 1200 kg (structure stable, facile à transporter avec un équipement de levage standard) |
| Capacité d'approvisionnement |
300 ensembles par mois (prend en charge les achats en grande quantité pour les lignes de production) |
Points forts de l'entreprise : Expert professionnel en machines pour raccords de tuyauterie
Notre entreprise est un fabricant expérimenté de machines et de raccords de tuyauterie, avec plus de 10 ans d'expérience dans l'industrie. Nous offrons des solutions complètes pour le traitement des raccords de tuyauterie, soutenues par les principaux avantages suivants :
Portefeuille de produits complet
Nous fournissons une gamme complète de machines pour raccords de tuyauterie afin de former des lignes de production intégrées, notamment :
- Machines de formage: Machine à coude à formage à chaud, machine à coude à formage à froid, machine à cintrer longue, machine à té à formage à froid, machine d'expansion de tuyaux, machine de réduction, machine à bouchon.
- Machines de traitement: Machine de marquage, machine de chauffage à moyenne fréquence, machine de grenaillage, machine de découpe, machine à chanfreiner (par exemple, B635A), presse hydraulique, tour CNC, perceuse, machine à rouler les anneaux.
- Raccords de tuyauterie: Nous produisons et exportons également divers raccords de tuyauterie en acier au carbone, en tirant parti de notre emplacement en tant que "ville natale des raccords de tuyauterie en acier au carbone" pour garantir une qualité élevée et un approvisionnement stable.
Présence sur le marché mondial et support après-vente
- Ventes internationales: Nos machines et raccords de tuyauterie ont été exportés vers la Russie, l'Égypte, la Malaisie, l'Inde, la Turquie, l'Indonésie, la Jordanie et d'autres pays, avec des expéditions mensuelles d'environ 50 conteneurs de raccords de tuyauterie.
- Bureau à l'étranger: Nous avons un bureau dédié à Mumbai, en Inde, avec des équipes marketing et techniques stationnées à l'étranger pendant 7 à 8 mois par an pour fournir un support sur site en temps opportun.
- Garantie et service: Toutes les machines sont livrées avec une garantie d'un an. En cas de dysfonctionnement d'une machine, nos techniciens après-vente se déplaceront rapidement pour résoudre les problèmes, minimisant ainsi les temps d'arrêt de la production.
- Service unique: Nous offrons un support de bout en bout, de la passation de commande à la livraison, y compris la personnalisation, les conseils d'installation et la formation des opérateurs.
Champ d'application
La machine à chanfreiner pour raccords de tuyauterie B635A est largement utilisée dans les industries et les scénarios nécessitant un traitement de haute qualité des raccords de tuyauterie :
Industries clés
Gaz naturel, pétrole, génie chimique, énergie électrique, métallurgie, fabrication de chaudières, produits pharmaceutiques, traitement de l'eau.
Scénarios spécifiques
- Installation de pipelines de nouveaux projets: Chanfreinage des raccords de tuyauterie pour le soudage dans les projets de pipelines à grande échelle (par exemple, pipelines pétroliers, lignes de transport de gaz naturel).
- Maintenance des pipelines: Chanfreinage et découpe sur site de tuyaux anciens ou endommagés pendant la maintenance pour assurer un remplacement sans soudure.
- Fabrication de raccords de tuyauterie: Traitement des chanfreins sur les raccords de tuyauterie en acier au carbone (par exemple, coudes, tés, brides) pour répondre aux normes de soudage et aux exigences d'assemblage.
