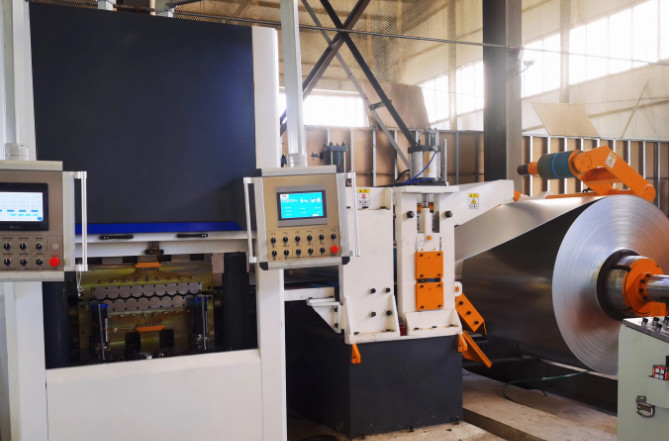

Ligne de refente de haute précision et machine de coupe à longueur Tengdi Machinery
Aperçu du produit : solutions de coupe de haute qualité pour le traitement des métaux
Tengdi Machinery fournit des lignes de refente et des machines de coupe à longueur haute performance pour le traitement des bobines de métal. Nos équipements offrent une précision de coupe exceptionnelle (±0,15 mm) et des vitesses de coupe élevées (jusqu'à 100 m/min), ce qui les rend idéaux pour les industries de la fabrication automobile, de l'électroménager, de la quincaillerie et de la métallurgie.
Machine de coupe à longueur : définition, fonctions et catégories
Une machine de coupe à longueur traite les bobines de métal par déroulage, nivellement et coupe en longueurs spécifiées, puis empilage. Elle transforme les bobines de métal continues en matériaux plats utilisables pour la production.
Fonctions et composants principaux
- Composants principaux clés : Dérouleur, pince et niveleur, jauge, machine de coupe, empileur
- Composants auxiliaires : Alimentateur, dispositif de guidage latéral, mécanisme de transition, convoyeur
Catégories d'équipement
Par matériau métallique :
- Machine de coupe à longueur en acier inoxydable
- Machine de coupe à longueur en acier au silicium
- Machine de coupe à longueur en tôle laminée à froid/à chaud
Par mode de commande électronique :
- Ligne de coupe à longueur pneumatique (précision moyenne)
- Ligne de coupe à longueur NC (commande numérique) (haute précision)
Paramètres techniques détaillés
| Modèle |
Plage d'épaisseur (mm) |
Plage de largeur (mm) |
Longueur de coupe (mm) |
Précision de coupe (mm) |
Nombre de rouleaux |
Diamètre des rouleaux (mm) |
| 3*1600 |
0,3-3 |
1600 |
300-4000 |
±0,5 |
15 |
Ф85 |
| 6*2000 |
1-6 |
2000 |
500-6000 |
±0,5 |
15 |
Ф140 |
| 8*2000 |
2-8 |
2000 |
600-8000 |
±1 |
13 |
Ф155 |
| 10*2200 |
2-10 |
2200 |
600-10000 |
±1 |
13 |
Ф160 |
| 12*2200 |
3-12 |
2200 |
800-12000 |
±1 |
11 |
Ф180 |
| 16*2200 |
4-16 |
2200 |
800-12000 |
±1 |
11 |
Ф200 |
| 20*2500 |
6-20 |
2500 |
800-12000 |
±1 |
9 |
Ф230 |
| 25*2500 |
8-25 |
2500 |
800-12000 |
±1 |
9 |
Ф260 |
Flux de travail standard de la machine de coupe à longueur
1. Élévateur de bobine : Soulève et transfère les bobines de métal vers le dérouleur hydraulique
2. Dérouleur hydraulique : Déroule la bobine de métal à une vitesse contrôlée
3. Rouleau de freinage : Stabilise la tôle déroulée
4. Rouleau de pincement et pré-niveleur : Maintient la tension et effectue un nivellement préliminaire
5. Pont de boucle : Amortit les différences de vitesse entre les stations
6. Rouleau de guidage latéral : Maintient la tôle centrée
7. Machine de nivellement principale : Effectue un nivellement fin
8. Dispositif d'encodage et de mesure : Mesure avec précision la longueur de la tôle
9. Cisaille : Coupe la tôle à la longueur spécifiée
10. Convoyeur : Transfère la tôle coupée
11. Plate-forme élévatrice hydraulique : Ajuste la hauteur pour l'empilage
12. Empileur avec dispositif de soufflage : Empile soigneusement les tôles
13. Chariot de déchargement : Transporte les tôles finies
Avantages de la coopération avec Tengdi Machinery
- Solutions personnalisées : Paramètres d'équipement adaptés aux besoins spécifiques
- Expertise et assurance qualité : Des professionnels qualifiés garantissent des normes élevées
- Application polyvalente : Convient à de multiples industries et matériaux métalliques
- Support après-vente : Services après-vente complets, y compris la formation et la consultation technique
