Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Moulage, acier inoxydable, laiton, fonte, fonte ductile | Médias: | Huile |
|---|---|---|---|
| Standard ou non standard: | Norme | Nom de produit: | 4 pouces |
| Norme: | DIN | Connexion: | Connexion de bride, fil femelle |
| Modèle: | Modèle | Taille gauche: | DN15mm-DN1000mm |
| Surligner: | soupape à vanne à flasque par 50mm,soupape à vanne à flasque du vacarme 3352,soupapes de commande industrielles pn16 |
||

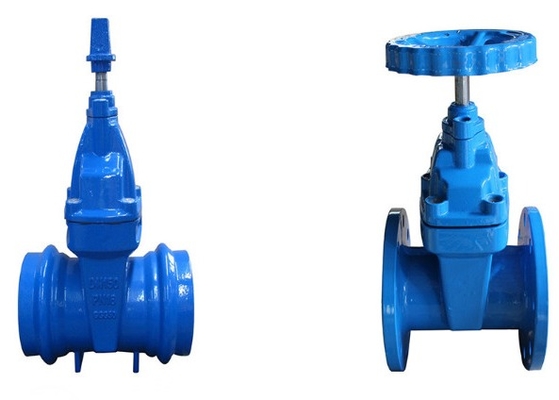

La bride a forgé la norme ANSI a105n API6D de soupape à vanne
| Norme |
DIN 3352-F4, DIN 3352-F5, BS5163, AWWA C509, AWWA C515 Le perçage de bride est selon DIN2501, BS4504 et norme ANSI B16.1 PN10, PN16, PN25 |
| Type | Extrémité à flasque, extrémité cognée, tige commune et non en hausse mécanique/tige en hausse |
| Matériel |
Corps : Fer malléable GGG40/50 ou fonte IronGG25 Cale : Fer malléable GGG40/50+EPDM/NBR ou métal posé Tige : acier inoxydable 2Cr13, SS304, SS316 Boulon et écrous : Acier au carbone avec galvanisé ou SS304,316 |
| Revêtement | Interne et externe avec le revêtement époxyde collé min250μm de fusion |
Applications
Cette valve s'est largement appliquée dans les tuyaux liquides pour s'ouvrir ou fixation fermante dans de tels eau, évacuation des eaux d'égout, courant électrique, tuyau d'énergétique, produit chimique, expédition, sources d'énergie etc.
La bride a forgé la description de soupape à vanne de wcb :
- Conception et normes de fabrication, selon : ASME B16.34, API6D ;
- Longueur de structure selon : ASME B16.10 ;
- La taille de fin de bride selon : ASME B16.5
- Taille d'embout fileté selon : NORME ANSI B1.20.1 ;
- La taille de fin de bout selon : NORME ANSI B16.25
- Taille de prise selon : NORME ANSI B16.11
- Inspection et essai selon : API598
- Un matériel facultatif de surface d'étanchéité : 13 le code du carbure STL d'acier allié de Cr (code Hollerith) (Y) peut choisir d'autres matériaux de scellage spéciaux selon l'exigence de client.
- Le matériel alternatif principal :
Classe d'acier au carbone : WCB, WCC, A105, etc.
Classe : acier inoxydable 304 316 304 L, 316 L, CF8, CF8M, CF3, CF3M, CF8C et acier inoxydable duplex, etc.
Classe : LF2, LCC, LCB, etc. en acier à basse température
Types d'acier à molybdène de Chrome : WC5 WC6, WC9, C5, etc.
| DN | L | D | D1 | D2 | b | f | ND | H | W |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 178 | 150 | 114 | 90 | 18 | 3 | 4-18 | 270 | 180 |
| 65 | 190 | 165 | 127 | 103 | 18 | 3 | 4-18 | 280 | 180 |
| 80 | 203 | 185 | 146 | 122 | 18 | 3 | 4-18 | 290 | 200 |
| 100 | 229 | 215 | 178 | 154 | 20 | 3 | 4-18 | 315 | 200 |
| 150 | 267 | 280 | 235 | 211 | 23 | 3 | 8-18 | 410 | 280 |
| 200 | 292 | 335 | 292 | 268 | 23 | 3 | 8-18 | 515 | 320 |
| 225 | 330 | 405 | 324 | 300 | 24 | 3 | 8-18 | 560 | 320 |
| 250 | 330 | 405 | 356 | 328 | 24 | 3 | 8-22 | 605 | 320 |
| 300 | 356 | 455 | 406 | 378 | 30 | 4 | 12-22 | 695 | 450 |
| 350 | 381 | 525 | 470 | 438 | 33 | 4 | 12-26 | 790 | 450 |
| 375 | 406 | 580 | 795 | 463 | 33 | 4 | 12-26 | 880 | 450 |
| 400 | 406 | 580 | 521 | 489 | 33 | 4 | 12-26 | 970 | 560 |
| 450 | 432 | 640 | 584 | 552 | 33 | 4 | 12-26 | 1045 | 560 |
| 500 | 457 | 705 | 641 | 609 | 35 | 4 | 16-26 | 1120 | 800 |
| 600 | 508 | 825 | 756 | 720 | 42 | 5 | 16-30 | 1320 | 800 |
