Détails sur le produit:
Conditions de paiement et expédition:
|
| médias: | L'eau | Puissance: | Manuel, volant de commande actionné, électrique, commandé par engrenage |
|---|---|---|---|
| Structure: | Globe Valves | Taille gauche: | Standard, plein, réduit |
| Matériel: | L'acier inoxydable, a forgé | Pression: | PN16/PN10 |
| Taille: | DIN3356 | caractéristiques: | joint de soufflets |
| Surligner: | robinet d'arrêt sphérique du vacarme 3356 d'opérateur de volant de commande,48" robinet d'arrêt sphérique de ci,vacarme robinet d'arrêt sphérique de 3356 ci |
||

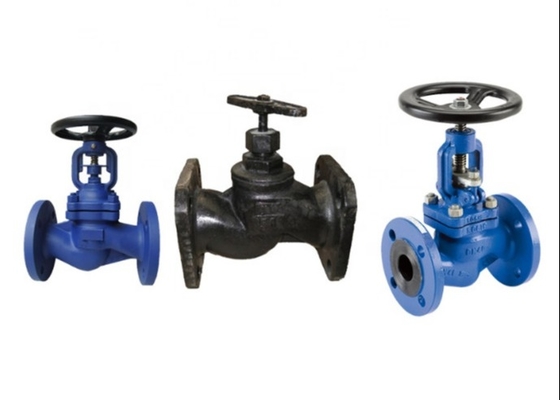

Robinet d'arrêt sphérique droit de soufflets de la fonte DIN3356 avec l'opérateur de volant de commande
Normes applicables
Gamme de produits :
Matériaux des pièces principales
| Non. | Nom de partie | Matériel |
| 1 | Corps | GS-C25, 1,7363, 1,4308, 1,4408, 1,4306, 1,4301 |
| 2 | Disque | ASTM A182-Gr.F6a, F22, F304, F316, F321, F304L, F316L |
| 3 | Pin de charnière | ASTM A182-Gr.F6a, F22, F304, F316, F321, F304L, F316L |
| 4 | Assemblée de soufflets | 1Cr18Ni9Ti, 304, 316 |
| 5 | Tige | ASTM A182-Gr.F6a, F22, F304, F316, F321, F304L, F316L |
| 6 | Capot | GS-C25, 1,7363, 1,4308, 1,4408, 1,4306, 1,4301 |
| 7 | Emballage | Graphite flexible |
| 8 | Glande d'emballage | GS-C25, 1,7363, 1,4308, 1,4408, 1,4306, 1,4301 |
| 9 | Placer le morceau | 25, 45, 304, 316 |
| 10 | Écrou de tige | Alliage de cuivre |
| 11 | Volant de commande | WCB, QT400-18 |
| 12 | Goujon | ASTM A194-2H, A194-8, A194-8M |
| 13 | Écrou de sortilège | ASTM A194-2H, A194-8, A194-8M |
| 14 | Garniture | Graphite+SS flexible |
Avantage :
élément du joint 1.Bellow. La partie fondamentale de soufflet a scellé des robinets d'arrêt sphériques est soufflet mental. C'est la connexion entre la couverture et la tige avec la soudure automatique de petit pain. Le soufflet mental peut garder la fuite de numéro de la pièce de tige.
2.Benefit de l'escroquerie et la conception de forme aérodynamique, le disque a un joint fiable et une plus longue durée de vie.
conception du joint 3.Double (bellows+packing). Le soufflet et l'emballage peuvent se protéger contre la fuite et fournir un excellent joint.
mamelon 4.Grease. Il peut diriger lubrifient la tige, l'écrou et la douille.
roue de main 5.Ergonomic. Elle fournissent une plus longue durée de vie et une opération plus facile.
| Taille/pression d'utilisation | Opérateur | Matériel des pièces principales |
| DN15-DN300 : 10-16 barre | Roue de main | Corps et capot : Fonte, fer malléable ; Disque : Fonte, fer malléable ; Tige : Acier inoxydable en laiton et AISI410/420/304/316 ; Glande d'emballage : Fonte, fer malléable ; Anneau de Seat de corps : Acier inoxydable en laiton, en bronze ; Bague d'étoupage de disque : Acier inoxydable en laiton, en bronze ; Emballage : Graphite ; Roue de main : Fonte, fer malléable. |
