Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Moulant, acier inoxydable, laiton, fonte, fer malléable | Médias: | L'eau, pétrole, gaz, acide, vapeur |
|---|---|---|---|
| Standard ou non standard: | Norme | Nom de produit: | SOUPAPE À VANNE |
| Norme: | asme | Connexion: | Connexion de bride, fil femelle |
| modèle: | modèle | ||
| Surligner: | soupapes à vanne de fonte d'asme,soupapes à vanne de la fonte dn50,soupapes à vanne de cale d'asme |
||

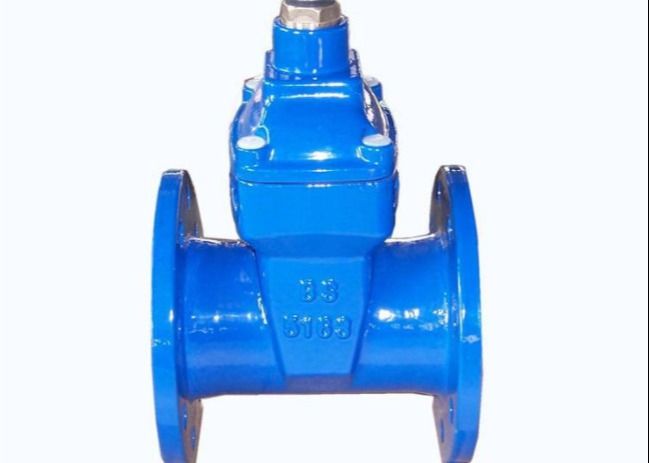

Soupapes à vanne posées résilientes de cale de fonte
| Norme |
DIN 3352-F4, DIN 3352-F5, BS5163, AWWA C509, AWWA C515 Le perçage de bride est selon DIN2501, BS4504 et norme ANSI B16.1 PN10, PN16, PN25 |
| Type | Extrémité à flasque, extrémité cognée, tige commune et non en hausse mécanique/tige en hausse |
| Matériel |
Corps : Fer malléable GGG40/50 ou fonte IronGG25 Cale : Fer malléable GGG40/50+EPDM/NBR ou métal posé Tige : acier inoxydable 2Cr13, SS304, SS316 Boulon et écrous : Acier au carbone avec galvanisé ou SS304,316 |
| Revêtement | Interne et externe avec le revêtement époxyde collé min250μm de fusion |
Applications
Cette valve s'est largement appliquée dans les tuyaux liquides pour s'ouvrir ou fixation fermante dans de tels eau, évacuation des eaux d'égout, courant électrique, tuyau d'énergétique, produit chimique, expédition, sources d'énergie etc.
Normes applicables
norme d'a.American
Conception à ANSI/AWWA C509
Dimension face à face à ASME B16.10-2000 (OIN 3 séries)
Bride et perçage à SME/ANSI B16.42-1998
norme de b.British
Conception à BS5163, BS5150
Dimension face à face à BS5163 (séries 3series, ISO19 d'OIN)
Bride et perçage à BS4504 part1 (EN1092)
norme de c.Germany
Conception à DIN3352
Dimension face à face à DIN3202 (F4 : OIN 14 séries ; F5 : OIN 15 séries)
Bride et perçage vers les BS EN1092
| DN | L | D | D1 | D2 | b | f | ND | H | W |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 178 | 150 | 114 | 90 | 18 | 3 | 4-18 | 270 | 180 |
| 65 | 190 | 165 | 127 | 103 | 18 | 3 | 4-18 | 280 | 180 |
| 80 | 203 | 185 | 146 | 122 | 18 | 3 | 4-18 | 290 | 200 |
| 100 | 229 | 215 | 178 | 154 | 20 | 3 | 4-18 | 315 | 200 |
| 150 | 267 | 280 | 235 | 211 | 23 | 3 | 8-18 | 410 | 280 |
| 200 | 292 | 335 | 292 | 268 | 23 | 3 | 8-18 | 515 | 320 |
| 225 | 330 | 405 | 324 | 300 | 24 | 3 | 8-18 | 560 | 320 |
| 250 | 330 | 405 | 356 | 328 | 24 | 3 | 8-22 | 605 | 320 |
| 300 | 356 | 455 | 406 | 378 | 30 | 4 | 12-22 | 695 | 450 |
| 350 | 381 | 525 | 470 | 438 | 33 | 4 | 12-26 | 790 | 450 |
| 375 | 406 | 580 | 795 | 463 | 33 | 4 | 12-26 | 880 | 450 |
| 400 | 406 | 580 | 521 | 489 | 33 | 4 | 12-26 | 970 | 560 |
| 450 | 432 | 640 | 584 | 552 | 33 | 4 | 12-26 | 1045 | 560 |
| 500 | 457 | 705 | 641 | 609 | 35 | 4 | 16-26 | 1120 | 800 |
| 600 | 508 | 825 | 756 | 720 | 42 | 5 | 16-30 | 1320 | 800 |
• Corps et capot de la fonte malléable EN-GJS-400-15 (GGG-40)
• Axe fait d'A2
• Écrou d'axe fait de bronze
• Collier d'axe soutenu sur POM glissant des disques
• Les boulons se reliants ont fait d'A2, fraisé et scellé
• La protection contre la corrosion au moyen de fusion a collé le revêtement époxyde RAL 5015 (épaisseur de film sec moyenne >250μm) de poudre
• Version d'eau potable : Revêtement en caoutchouc d'EPDM de cale selon la fiche de travail W 270 de KTW et de DVGW
• Version des eaux usées : Revêtement en caoutchouc de NBR de cale
