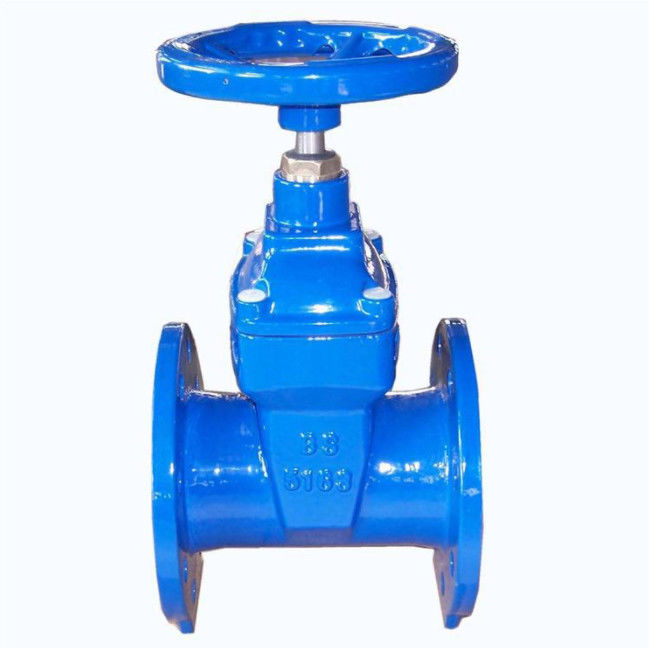

Soupapes de commande industrielles résilientes de soupape à vanne de roue de main du joint Pn16 de 4 pouces

4 Inch Resilient Seal Pn16 Hand Wheel Gate Valve Industrial Control Valves
4 Inch Resilient Seal Pn16 Hand Wheel Gate Valve Industrial Control Valves

Image Grand :  Soupapes de commande industrielles résilientes de soupape à vanne de roue de main du joint Pn16 de 4 pouces

Détails sur le produit:
Lieu d'origine: Hebei
Nom de marque: junxi
Certification: ce
Conditions de paiement et expédition:
Quantité de commande min: Peut discuter
Prix: Can discuss
Délai de livraison: 15~25
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 1000
Contact
Description de produit détaillée
Matériel: Moulant, acier inoxydable, laiton, fonte, fer malléable Médias: L'eau, pétrole, gaz, acide, vapeur
Standard ou non standard: Norme Nom de produit: SOUPAPE À VANNE de 4 pouces
Norme: DIN Connexion: Connexion de bride, fil femelle
modèle: modèle
Mettre en évidence:

soupape à vanne de roue de main pn16

,

Soupape à vanne résiliente du joint PN16

,

soupape à vanne de roue de main 4inch

Soupape à vanne posée résiliente malléable de bouchon liquide de la roue de main de la fonte PN16 DIN





Norme

DIN 3352-F4, DIN 3352-F5, BS5163, AWWA C509, AWWA C515

Le perçage de bride est selon DIN2501, BS4504 et norme ANSI B16.1 PN10, PN16, PN25
Type Extrémité à flasque, extrémité cognée, tige commune et non en hausse mécanique/tige en hausse
Matériel

Corps : Fer malléable GGG40/50 ou fonte IronGG25

Cale : Fer malléable GGG40/50+EPDM/NBR ou métal posé

Tige : acier inoxydable 2Cr13, SS304, SS316

Boulon et écrous : Acier au carbone avec galvanisé ou SS304,316
Revêtement Interne et externe avec le revêtement époxyde collé min250μm de fusion



Applications

Cette valve s'est largement appliquée dans les tuyaux liquides pour s'ouvrir ou fixation fermante dans de tels eau, évacuation des eaux d'égout, courant électrique, tuyau d'énergétique, produit chimique, expédition, sources d'énergie etc.



Normes applicables
norme d'a.American
Conception à ANSI/AWWA C509
Dimension face à face à ASME B16.10-2000 (OIN 3 séries)
Bride et perçage à SME/ANSI B16.42-1998


norme de b.British
Conception à BS5163, BS5150
Dimension face à face à BS5163 (séries 3series, ISO19 d'OIN)
Bride et perçage à BS4504 part1 (EN1092)


norme de c.Germany
Conception à DIN3352
Dimension face à face à DIN3202 (F4 : OIN 14 séries ; F5 : OIN 15 séries)
Bride et perçage vers les BS EN1092



Soupape à vanne posée résiliente malléable de bouchon liquide de la roue de main de la fonte GGG50 de PN10 PN16 DIN

DN L D D1 D2 b f ND H W
50 178 150 114 90 18 3 4-18 270 180
65 190 165 127 103 18 3 4-18 280 180
80 203 185 146 122 18 3 4-18 290 200
100 229 215 178 154 20 3 4-18 315 200
150 267 280 235 211 23 3 8-18 410 280
200 292 335 292 268 23 3 8-18 515 320
225 330 405 324 300 24 3 8-18 560 320
250 330 405 356 328 24 3 8-22 605 320
300 356 455 406 378 30 4 12-22 695 450
350 381 525 470 438 33 4 12-26 790 450
375 406 580 795 463 33 4 12-26 880 450
400 406 580 521 489 33 4 12-26 970 560
450 432 640 584 552 33 4 12-26 1045 560
500 457 705 641 609 35 4 16-26 1120 800
600 508 825 756 720 42 5 16-30 1320 800






Soupapes de commande industrielles résilientes de soupape à vanne de roue de main du joint Pn16 de 4 pouces 1
