Détails sur le produit:
Conditions de paiement et expédition:
|
Garantie: | 3 ans | matériel de bobine: | 304,316,316L |
---|---|---|---|
Structure: | Boule | Appui adapté aux besoins du client: | OEM |
La température: | PTFE≤150℃, PPL≤300℃ | Taille gauche: | DN15-DN250, 1/2 » - 10" |
Application: | Généralités | Médias: | Gaz, l'eau, pétrole |
Type: | ROBINETS À TOURNANT SPHÉRIQUE | ||
Surligner: | robinet à tournant sphérique 150lb pneumatique,robinet à tournant sphérique a36 pneumatique,robinet à tournant sphérique manuel d'api |

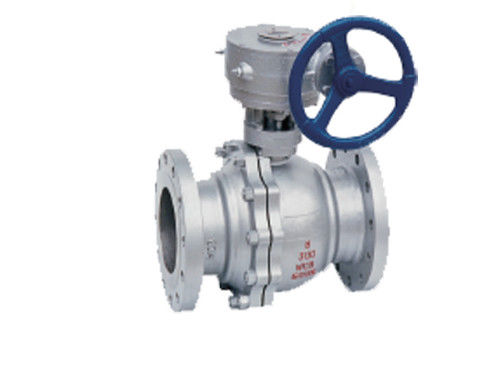

Valves de haute qualité de Q41F-150LB/LBP 304/A36 de bride manuelle pneumatique d'ASME (api)
Caractéristiques principales

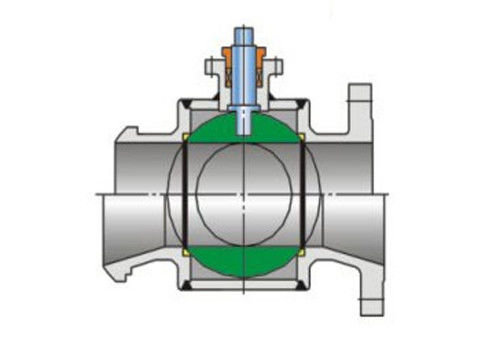

Le robinet à tournant sphérique lui-même est les caractéristiques principales de la structure compacte, du cachetage fiable, de la structure simple, de la surface d'étanchéité d'entretien et commode et du sphérique souvent dans l'état fermé, être pas facilement érosion moyenne, fonctionnement et entretien, applicables faciles à l'eau, au dissolvant, à l'acide et au gaz, tel que le milieu général de travail, mais convient également aux conditions de travail des médias, tels que l'oxygène, peroxyde d'hydrogène, méthane et éthylène, il est très utilisé dans diverses industries. Le corps de robinet à tournant sphérique peut être intégral ou combiné.
Description de produit
Type | DN (millimètre) | NPS (dedans) | L | D | D1 | D2 | b | Z-Ød | H | W | POIDS (kilogrammes) |
Q41F-150Lb Q41F-150LbP
Q341F-150Lb Q341F-150LbP
Q641F-150Lb Q641F-150LbP
Q9B41F-150Lb Q9B41F-150LbP |
15 | 1/2 | 108 | 90 | 60,5 | 35 | 10 | 4-Ø15 | 55 | 130 | 2,3 |
20 | 3/4 | 117 | 100 | 70 | 43 | 10 | 4-Ø15 | 55 | 130 | 3,0 | |
25 | 1 | 127 | 110 | 79,5 | 51 | 12 | 4-Ø15 | 70 | 160 | 4,5 | |
32 | 1 1/4 | 140 | 120 | 89 | 64 | 13 | 4-Ø15 | 75 | 160 | 5,5 | |
40 | 1 1/2 | 165 | 130 | 98,5 | 76 | 15 | 4-Ø15 | 90 | 200 | 7,0 | |
50 | 2 | 178 | 150 | 120,5 | 92 | 16 | 4-Ø19 | 104 | 350 | 9,5 | |
65 | 2 1/2 | 190 | 180 | 139,5 | 105 | 18 | 4-Ø19 | 153 | 400 | 15 | |
80 | 3 | 203 | 190 | 152,5 | 127 | 19 | 4-Ø19 | 187 | 500 | 19 | |
100 | 4 | 229 | 230 | 190,5 | 157 | 24 | 8-Ø19 | 206 | 500 | 33 | |
125 | 5 | 356 | 255 | 216 | 186 | 24 | 8-Ø22 | 244 | 600 | 58 | |
150 | 6 | 394 | 280 | 241,5 | 216 | 26 | 8-Ø22 | 252 | 600 | 93 | |
200 | 8 | 457 | 345 | 298,5 | 270 | 29 | 8-Ø22 | 283 | 800 | 160 | |
250 | 10 | 533 | 405 | 362 | 324 | 31 | 12-Ø25 | 345 | 800 | 200 |
Introduction de société
Commerce international Cie., Ltd de Cangzhou Junxi.
Notre société produire et exporter toutes sortes de garnitures de tuyau d'acier au carbone, garnitures de tuyau sans couture, notre ville de Cang Zhou de ville est la ville natale des garnitures de tuyau d'acier au carbone. Nous avons exporté vers beaucoup de pays, comme, la Russie, l'Egypte Malaisie, l'Inde, la Turquie, l'Indonésie, la Jordanie etc.
Au sujet de la machine de montage de tuyau, nous avons le type différent pour chaque machine. Nous avons la machine de formation chaude de coude, la machine de coude de formage à froid, la machine de pièce en t de formage à froid, la machine taillante, la machine de grenaillage, etc… garantie de machine sommes d'un an. Si notre machine de clients a le problème, notre la personne de service après-vente viendra aider les clients à résoudre le problème aussi rapidement que possible.
Au sujet de la machine de montage de tuyau, nous avons le type différent pour chaque machine. Nous avons la machine de formation chaude de coude, la machine de coude de formage à froid, la machine de pièce en t de formage à froid, la machine taillante, la machine de grenaillage, etc… garantie de machine sommes d'un an. Si notre machine de clients a le problème, notre la personne de service après-vente viendra aider les clients à résoudre le problème aussi rapidement que possible.
Caractéristiques principales
Le robinet à tournant sphérique lui-même est les caractéristiques principales de la structure compacte, du cachetage fiable, de la structure simple, de la surface d'étanchéité d'entretien et commode et du sphérique souvent dans l'état fermé, être pas facilement érosion moyenne, fonctionnement et entretien, applicables faciles à l'eau, au dissolvant, à l'acide et au gaz, tel que le milieu général de travail, mais convient également aux conditions de travail des médias, tels que l'oxygène, peroxyde d'hydrogène, méthane et éthylène, il est très utilisé dans diverses industries. Le corps de robinet à tournant sphérique peut être intégral ou combiné.
Avantages :
1.Simple structure, petit volume, léger.
2.Small résistance liquide, plein robinet à tournant sphérique de diamètre fondamentalement aucune résistance d'écoulement.
3.Tight et fiable. Il a la surface d'étanchéité deux, et le matériel de surface d'étanchéité du robinet à tournant sphérique est très utilisé en un grand choix de plastiques, bonne étanchéité, et peut réaliser le cachetage complet. Il a également été très utilisé dans des systèmes de vide.
4.Easy à fonctionner, s'ouvrir et se fermer rapidement, de grand ouvert à la pleine fin tant que la rotation de 90o, commode pour à télécommande.
5.Easy l'entretien, structure de robinet à tournant sphérique est simple, la bague d'étoupage est généralement en activité, démontage et le remplacement sont plus commode.
6.When entièrement ouvert ou entièrement clôturé, la surface d'étanchéité de la boule et le siège de valve est isolé dans le milieu. Quand le milieu passe, il ne causera pas l'érosion de la surface d'étanchéité de valve.
.
Défauts communs et méthodes de dépannage de robinets à tournant sphérique
1. La boule est lavée plus de
Méthode d'exclusion : l'assemblée devrait être correcte, l'opération devrait être stable, non laissé être employé comme valve de commande de puissance ; La boule devrait être réparée à temps après le renversement et le siège de scellage devrait être remplacé.
2, quand utilisé en tant que fonction de étranglement, surface d'étanchéité est endommagés
Méthode d'élimination : on ne permet pas au le robinet à tournant sphérique d'être utilisé comme commande de puissance.
3. La surface d'étanchéité est écrasée
Méthode d'exclusion : serrez le boulon au siège de valve devrait être uniforme, la force devrait être petit, serrerait plutôt plusieurs fois, pas trop et trop fortement en même temps, la surface d'étanchéité endommagée peut être éraflée et réparée.
