Détails sur le produit:
Conditions de paiement et expédition:
|
Garantie: | 3 ans | matériel de bobine: | 304,316,316L |
---|---|---|---|
Structure: | Boule | Appui adapté aux besoins du client: | OEM |
La température: | PTFE≤150℃, PPL≤280℃ | Taille gauche: | DN15-DN200, 1/2 » - 8" |
Application: | Généralités | Médias: | Gaz, l'eau, pétrole |
Type: | ROBINETS À TOURNANT SPHÉRIQUE | ||
Surligner: | robinet à tournant sphérique pn1.6 à trois voies,robinet à tournant sphérique pn2.5 à trois voies,Robinet à tournant sphérique de manière de WCB 3 |

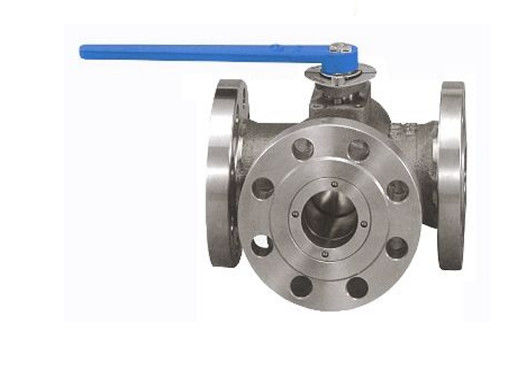

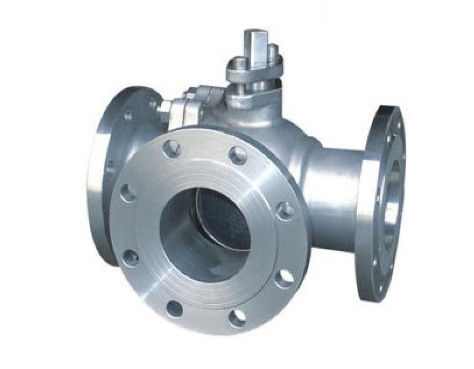

Q45F WCB 304 316 316L PN1.6 2,5 4,0 robinet à tournant sphérique à trois voies de 6,4 brides
Structure de robinet à tournant sphérique
La propriété de scellement est bonne, mais toute la charge du roulement à billes le milieu de travail est passée à la bague d'étoupage de débouché. Par conséquent, il est nécessaire de considérer si le matériel de bague d'étoupage peut résister à la charge de travail du milieu de boule. Une fois soumise à l'impact à haute pression, la boule peut être compensée. Cette structure est généralement employée dans de bas et moyens robinets à tournant sphérique de pression. Le robinet à tournant sphérique fixe de boule de valve la boule d'un robinet à tournant sphérique est fixé et ne se déplace pas sous pression. Le robinet à tournant sphérique fixe de boule a un siège de flottement, par la pression moyenne, le mouvement de siège, de sorte que la bague d'étoupage étroitement pressée sur la boule, pour assurer le scellage. Habituellement avec la boule sur l'incidence d'axe supérieure et inférieure, le couple d'opération est petit, approprié aux valves à haute pression et grandes de calibre.
Description de produit
Pression | DN | L | L1 | H | W | Kilogramme | |||||
millimètre | pouce | millimètre | millimètre | millimètre | millimètre | 1,6 | 2,5 | 4,0 | CL150 | JIS10K | |
1,6
2,5
4,0
CL150
JIS10K |
15 | 1/2 | 130 | 65 | 62 | 100 | 2,5 | 3,0 | 3,5 | 2,5 | 2,5 |
20 | 3/4 | 150 | 75 | 68 | 160 | 3,0 | 3,5 | 4,5 | 3,0 | 3,6 | |
25 | 1 | 160 | 80 | 75 | 160 | 4,8 | 5,0 | 6 | 5,0 | 5,0 | |
32 | 1-1/4 | 180 | 90 | 85 | 200 | 6,5 | 7 | 8,5 | 7 | 7 | |
40 | 1-1/2 | 200 | 100 | 95 | 200 | 8,5 | 9 | 10,5 | 9 | 9 | |
501 | 2 | 230 | 115 | 110 | 250 | 11 | 12 | 14 | 12 | 11 | |
65 | 2-1/2 | 290 | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | |
80 | 3 | 310 | 155 | 155 | 400 | 21 | 22 | 32 | 21 | 22 | |
100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | |
125 | 5 | 400 | 200 | 250 | 600 | 65 | 70 | 80 | 68 | 70 | |
150 | 6 | 480 | 240 | 275 | 800 | 103 | 110 | 120 | 105 | 105 | |
200 | 8 | 580 | 290 | 325 | 1000 | 152 | 168 | 180 | 160 | 160 |
Introduction de société
Commerce international Cie., Ltd de Cangzhou Junxi.
Notre société produire et exporter toutes sortes de garnitures de tuyau d'acier au carbone, garnitures de tuyau sans couture, notre ville de Cang Zhou de ville est la ville natale des garnitures de tuyau d'acier au carbone. Nous avons exporté vers beaucoup de pays, comme, la Russie, l'Egypte Malaisie, l'Inde, la Turquie, l'Indonésie, la Jordanie etc.
Au sujet de la machine de montage de tuyau, nous avons le type différent pour chaque machine. Nous avons la machine de formation chaude de coude, la machine de coude de formage à froid, la machine de pièce en t de formage à froid, la machine taillante, la machine de grenaillage, etc… garantie de machine sommes d'un an. Si notre machine de clients a le problème, notre la personne de service après-vente viendra aider les clients à résoudre le problème aussi rapidement que possible.
Au sujet de la machine de montage de tuyau, nous avons le type différent pour chaque machine. Nous avons la machine de formation chaude de coude, la machine de coude de formage à froid, la machine de pièce en t de formage à froid, la machine taillante, la machine de grenaillage, etc… garantie de machine sommes d'un an. Si notre machine de clients a le problème, notre la personne de service après-vente viendra aider les clients à résoudre le problème aussi rapidement que possible.
Défauts communs et méthodes de dépannage de robinets à tournant sphérique
1. La boule est lavée plus de
Méthode d'exclusion : l'assemblée devrait être correcte, l'opération devrait être stable, non laissé être employé comme valve de commande de puissance ; La boule devrait être réparée à temps après le renversement et le siège de scellage devrait être remplacé.
2, quand utilisé en tant que fonction de étranglement, surface d'étanchéité est endommagés
Méthode d'élimination : on ne permet pas au le robinet à tournant sphérique d'être utilisé comme commande de puissance.
3. La surface d'étanchéité est écrasée
Méthode d'exclusion : serrez le boulon au siège de valve devrait être uniforme, la force devrait être petit, serrerait plutôt plusieurs fois, pas trop et trop fortement en même temps, la surface d'étanchéité endommagée peut être éraflée et réparée.
4. Il n'y a aucune pression de pré-serrage sur la surface d'étanchéité
Méthode d'exclusion : la surface d'étanchéité du siège de valve devrait être régulièrement vérifiée la pression de pré-serrage, et la surface d'étanchéité devrait être légèrement comprimée quand on le constate que la surface d'étanchéité a coulé ou a entré en contact lâchement ; Remplacement préchargé d'effet de perte de ressort.
5, la clé, la tige de valve et l'espace de connexion de la boule trois est grand, la clé a arrêté la position de fermeture, l'angle de rotation de boule est moins de 90 degrés et longévité de la fuite
Méthode d'exclusion : la clé, la tige de valve et la boule du mécanisme fini de la connexion trois lâche et du dégagement est trop grande devraient être réparées, attachant pour affermir ; Ajustez le bloc de limite, éliminez l'angle anticipé de la clé, et rendez la boule ouverte et étroite correctement.
6. La surface de contact entre le siège de valve et le corps n'est pas lisse et portée, et le joint circulaire est endommagé de sorte que les fuites de siège de valve.
Méthode d'élimination : améliorez la finition lisse de la surface de contact entre le siège de valve et le corps, réduisez les temps de démontage du siège de valve, et remplacez le joint circulaire régulièrement.
