Détails sur le produit:
Conditions de paiement et expédition:
|
Numéro de modèle: | Q646F, Q646F | Garantie: | 3 ans |
---|---|---|---|
Structure: | Boule | Appui adapté aux besoins du client: | OEM |
Puissance: | Hydraulique | Taille gauche: | 1" - 48" |
Application: | Généralités | Médias: | Gaz, l'eau, pétrole |
Type: | ROBINETS À TOURNANT SPHÉRIQUE | ||
Surligner: | robinet à tournant sphérique à quatre voies de wcb,robinet à tournant sphérique 316l à quatre voies,robinet à tournant sphérique de la manière 6.4mpa 4 |

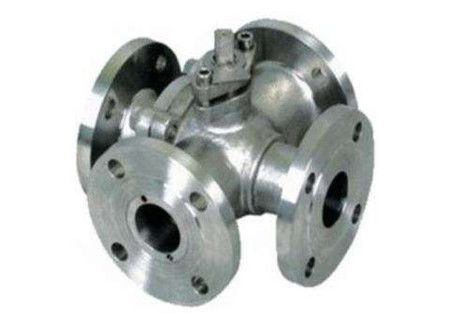

Type pneumatique type manuel valves pour le robinet à tournant sphérique s'inversant à quatre voies Q646F WCB 304 316 316L PN1.6 2,5 MPA 4,0 6,4
Description de produit
150LB-300LB | |||||||||||||||
Taille | pouce | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | millimètre | 160 | 180 | 200 | 230 | 320 | 260 | 320 | 320 | 370 | 400 | 440 | 500 | 712 | |
H | millimètre | 100 | 115 | 125 | 125 | 155 | 154 | 155 | 176 | 180 | |||||
W | millimètre | 140 | 140 | 155 | 250 | 350 | 350 | 350 | 421 | 700 | 1000 | 1800 | 1800 | ||
1/2 (L) | millimètre | 70 | 80 | 90 | 100 | 120 | 120 | 130 | 140 | 160 | 190 | 270 | 270 | 356 | |
Taille | pouce | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
DN | 15 | 20 | 25 | 32 | 65 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | millimètre | 160 | 180 | 200 | 230 | 320 | 260 | 320 | 320 | 370 | 400 | 440 | 500 | 712 | |
H | millimètre | 100 | 115 | 125 | 125 | 176 | 145 | 155 | 176 | 180 | |||||
W | millimètre | 140 | 140 | 155 | 250 | 420 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 | ||
1/2 (L) | millimètre | 70 | 80 | 80 | 100 | 140 | 120 | 130 | 140 | 160 | 190 | 220 | 270 | 356 |
Commerce international Cie., Ltd de Cangzhou Junxi.
Notre société produire et exporter toutes sortes de garnitures de tuyau d'acier au carbone, garnitures de tuyau sans couture, notre ville de Cang Zhou de ville est la ville natale des garnitures de tuyau d'acier au carbone. Nous avons exporté vers beaucoup de pays, comme, la Russie, l'Egypte Malaisie, l'Inde, la Turquie, l'Indonésie, la Jordanie etc.
Au sujet de la machine de montage de tuyau, nous avons le type différent pour chaque machine. Nous avons la machine de formation chaude de coude, la machine de coude de formage à froid, la machine de pièce en t de formage à froid, la machine taillante, la machine de grenaillage, etc… garantie de machine sommes d'un an. Si notre machine de clients a le problème, notre la personne de service après-vente viendra aider les clients à résoudre le problème aussi rapidement que possible.
Au sujet de la machine de montage de tuyau, nous avons le type différent pour chaque machine. Nous avons la machine de formation chaude de coude, la machine de coude de formage à froid, la machine de pièce en t de formage à froid, la machine taillante, la machine de grenaillage, etc… garantie de machine sommes d'un an. Si notre machine de clients a le problème, notre la personne de service après-vente viendra aider les clients à résoudre le problème aussi rapidement que possible.
Caractéristiques principales
Le robinet à tournant sphérique lui-même est les caractéristiques principales de la structure compacte, du cachetage fiable, de la structure simple, de la surface d'étanchéité d'entretien et commode et du sphérique souvent dans l'état fermé, être pas facilement érosion moyenne, fonctionnement et entretien, applicables faciles à l'eau, au dissolvant, à l'acide et au gaz, tel que le milieu général de travail, mais convient également aux conditions de travail des médias, tels que l'oxygène, peroxyde d'hydrogène, méthane et éthylène, il est très utilisé dans diverses industries. Le corps de robinet à tournant sphérique peut être intégral ou combiné.
fonction de robinet à tournant sphérique
La fonction principale du robinet à tournant sphérique est de découper l'écoulement, distribuer la vitesse de l'écoulement et changer la direction du flux, elle peut tourner 90 degrés. Les robinets à tournant sphérique ont beaucoup de fonctions. Ils peuvent également être employés comme commutateurs. En Chine, les robinets à tournant sphérique sont très utilisés dans le raffinage de pétrole, canalisation de fond, industrie chimique, fabrication de papier, pharmaceutique, garde de l'eau, courant électrique, municipal, en acier et d'autres industries, occupe une position pivotalement dans l'économie nationale. Elle a une rotation de 90 degrés, le corps de prise est une sphère, avec une circulaire par le trou ou le canal par son axe. Le robinet à tournant sphérique dans la canalisation est principalement utilisé pour découper, distribution et pour changer la direction de l'écoulement du milieu, il doit seulement tourner 90 degrés d'opération et un petit couple de rotation peut être clôturé étroitement. Le robinet à tournant sphérique est le plus approprié au commutateur, utilisation de soupape de détente, robinet à tournant sphérique de type v. En plus des paramètres de tuyau, la valve électrique devrait prêter l'attention particulière aux conditions environnementaux de son utilisation. Puisque le dispositif électrique dans la valve électrique est un équipement électromécanique, son état d'utilisation est considérablement affecté par son environnement d'utilisation. Normalement, le robinet à tournant sphérique électrique, vanne papillon dans l'environnement suivant devrait prêter l'attention particulière pour employer.
Structure de robinet à tournant sphérique
La propriété de scellement est bonne, mais toute la charge du roulement à billes le milieu de travail est passée à la bague d'étoupage de débouché. Par conséquent, il est nécessaire de considérer si le matériel de bague d'étoupage peut résister à la charge de travail du milieu de boule. Une fois soumise à l'impact à haute pression, la boule peut être compensée. Cette structure est généralement employée dans de bas et moyens robinets à tournant sphérique de pression. Le robinet à tournant sphérique fixe de boule de valve la boule d'un robinet à tournant sphérique est fixé et ne se déplace pas sous pression. Le robinet à tournant sphérique fixe de boule a un siège de flottement, par la pression moyenne, le mouvement de siège, de sorte que la bague d'étoupage étroitement pressée sur la boule, pour assurer le scellage. Habituellement avec la boule sur l'incidence d'axe supérieure et inférieure, le couple d'opération est petit, approprié aux valves à haute pression et grandes de calibre.
Avantages :
1.Simple structure, petit volume, léger.
2.Small résistance liquide, plein robinet à tournant sphérique de diamètre fondamentalement aucune résistance d'écoulement.
3.Tight et fiable. Il a la surface d'étanchéité deux, et le matériel de surface d'étanchéité du robinet à tournant sphérique est très utilisé en un grand choix de plastiques, bonne étanchéité, et peut réaliser le cachetage complet. Il a également été très utilisé dans des systèmes de vide.
4.Easy à fonctionner, s'ouvrir et se fermer rapidement, de grand ouvert à la pleine fin tant que la rotation de 90o, commode pour à télécommande.
5.Easy l'entretien, structure de robinet à tournant sphérique est simple, la bague d'étoupage est généralement en activité, démontage et le remplacement sont plus commode.
6.When entièrement ouvert ou entièrement clôturé, la surface d'étanchéité de la boule et le siège de valve est isolé dans le milieu. Quand le milieu passe, il ne causera pas l'érosion de la surface d'étanchéité de valve.
7.Applicable à un large éventail de tailles de petit à quelques millimètres à quelques mètres, de vide poussé à la haute pression peut être employé.
8.Because le robinet à tournant sphérique dans s'ouvrir et le processus fermant a un chiffon, ainsi peut être employé dans le milieu avec les particules solides suspendues.
L'exactitude de traitement élevée, coût élevé, haute température n'est pas facile à utiliser, comme des impuretés dans la canalisation, facile à être bloqué par des impuretés, ayant pour résultat la valve ne peut pas être ouverte.
