Nom de produit :: | machine de formage à froid de coude | Taille: | 133-219mm |
---|---|---|---|
Rayon de cintrage: | 90° | Application :: | coude d'acier inoxydable |
Utilisation: | production du coude d'acier inoxydable | Peinture: | Lucency |
Puissance de moteur: | 30kw | Pression: | 31.5Mpa |
Paramètres de produit :: | 350T | Poids d'équipement: | 29t |
Dimensions d'équipement: | 3800mm*2100mm*4200mm | ||
Surligner: | machine inoxydable de formage à froid de coude,Machine de formage à froid de coude de la CE,machine de formage à froid de coude de 133mm |
Paramètres de produit :
I. teneur en travail du fournisseur
1. Conception et fabrication.
2. Installation.
3, corrigeant.
En second lieu, la représentation
1. Utilisé pour le bâti froid de poussée du coude d'acier inoxydable.
2. La pression d'utilisation évaluée d'huile est 25Mpa.The la pression qu'expérimentale du cylindre d'huile est 31.5MPa
3, pression principale 350T deux de cylindre, (diamètre intérieur 300mm de cylindre) course efficace 900mm.
4. La pression latérale de cylindre est 200T, (le diamètre intérieur de cylindre est 320mm) course efficace est 800mm.
5. Coude formant le diamètre 133-219 de gamme.
6, puissance 30KW de moteur.
7, mandrin d'inversion de 90° demoulding
8, les conditions environnementaux de la machine froide de poussée : température ambiante 5-38 degrés, hygrométrie ≤82%, tension d'entrée de 380V à quatre fils triphasé (- 12%-- +15%), fréquence de temps de travail 50Hz±2%.The peut être 24 heures sur 24 travail continu, l'air est exempt des médias corrosifs, l'équipement doit être actionné dans l'atelier, là est assez d'espace.
9, utilisant l'huile YB-N46 hydraulique antiusure.
Trois, norme de cylindre
1. La fabrication du cylindre d'huile se conforme aux normes JB/T10205-2000 et JB/T15622-2005.
2. Le cylindre est l'acier 45#, la finition extérieure intérieure est Ra0.3, la tige de piston est le tube 45# sans couture, la surface est passent au bichromate de potasse plaqué, poli après l'électrodéposition, aucune lignes droites, lignes en spirale, finition est Ra0.4.
3. Les autres pièces du cylindre sont faites de pièces forgéees 45# pour assurer les propriétés mécaniques.
4. La douille de guide de piston du cylindre principal adopte la douille de cuivre, tous les phoques adoptent des séries standard prioritaires, et le joint principal est importé d'Autriche ACO.
5. Avant que l'ensemble du cylindre, la douceur, la dureté, taille assortie et d'autres articles du cylindre et tige de piston soit inspecté, et la qualité des pièces forgéees et des joints sera inspectée. Les pièces utilisées dans l'ensemble du cylindre répondront aux normes, et l'essai de pression sera effectué après l'ensemble du cylindre.
Quatre, centre serveur,

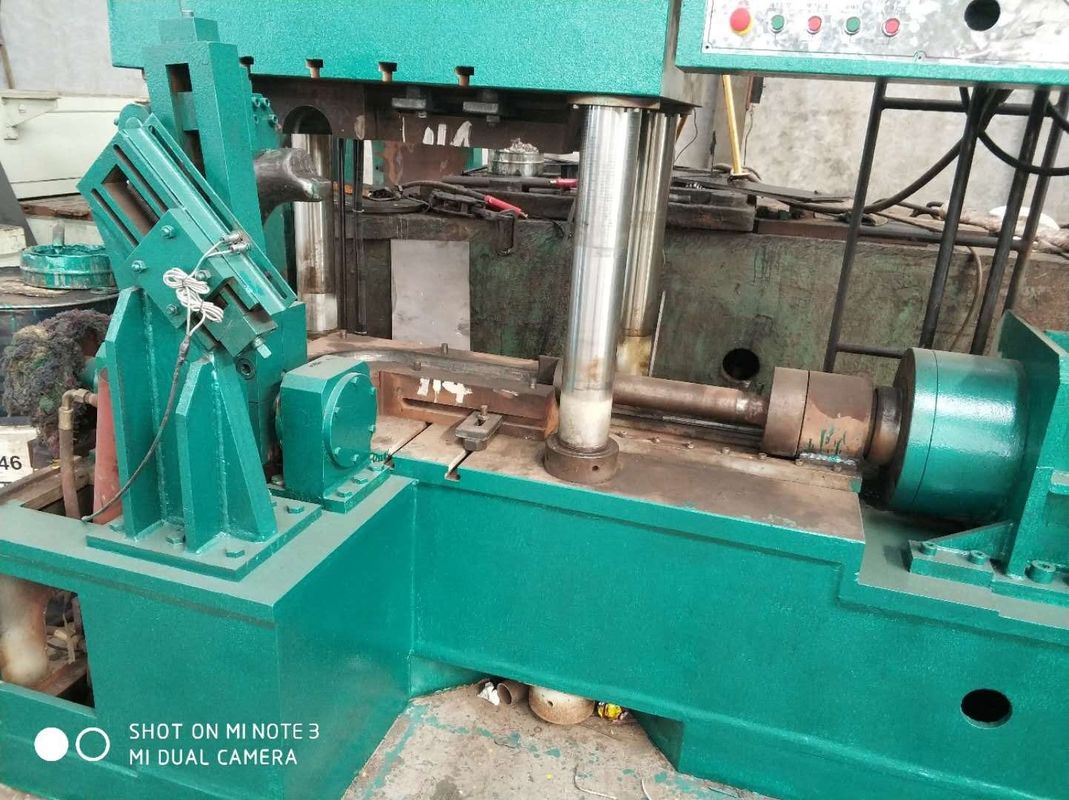

1. La structure principale est trois-poutre et structure de quatre-colonne. L'équipement inclut la poutre supérieure, abaisse la poutre, le glisseur, la colonne de lien, l'écrou, le cylindre et le dispositif, etc. matériels inverses. Les trois poutres sont soudées avec les plaques d'acier de haute qualité de Q235-A. Fil de soudure de haute qualité de l'utilisation 16Mo pour assurer la force. Toutes les pièces structurelles sont usinées par la machine de commande numérique pour assurer l'exactitude.
2. Taille d'ouverture maximum du glisseur : 1200mm.
3, la taille efficace de la table de travail : environ l'avant 1700mm- et 900mm arrière (à l'exclusion de la pièce latérale de cylindre)
Il y a un cylindre principal d'huile installé sur la ligne centrale horizontale de la poutre supérieure. La tige de piston du cylindre d'huile est reliée au glisseur par la bride fendue. Quand le cylindre d'huile entre et des charrettes, le glisseur est conduit pour se déplacer en haut et en bas par quatre colonnes. Le piston latéral de cylindre conduit la barre supérieure pour se déplacer le long de la glissière.
Dimensions d'équipement : 3800mm*2100mm*4200mm
Poids d'équipement : 29T
Cinq, station de pompe hydraulique
La pression d'utilisation maximum du circuit hydraulique est 25MPa, et la pression expérimentale est 31.5MPa.
Les surfaces intérieures et externes du réservoir de stockage de pétrole sont traitées avec la prévention de rouille. Un tamis filtrant est installé dans le réservoir de stockage de pétrole, et le niveau liquide et la température d'huile sont montrés.
Le circuit hydraulique de totalité doit être nettoyé avant essai d'injection d'huile.
Des stations de pompage sont conçues avec les connexions intégrées pour réduire des points de fuite. La pompe à huile adopte la pompe axiale variable manuelle avec l'écoulement réglable, pression interne maximum de 31.5Mpa et la pression de service du système 25Mpa.The a pour surcharger le débordement, l'ajustement d'écoulement, le minuteur, l'auto-diagnostic de PLC et d'autres fonctions.
La station de pompage est installée sur la plate-forme supérieure de l'équipement, réduisant effectivement la longueur de la canalisation pour réduire des points de fuite d'huile et pour ménager de l'espace.
Six, fonction de PLC
1, contrôle de PLC, un bâti principal. Mettez le tuyau dans le moule et pressez le bouton marche pour pousser automatiquement le système et pour sortir le produit fini.
2, PLC peuvent montrer la vitesse, la distance, le nombre de chaque heure de travail et l'auto-diagnostic d'huile hydraulique.
3, automatiques et manuelles opérations peuvent être convertis, dans le moule est élimination des imperfections très commode.
4. La pression de circuit hydraulique peut être placée pour protéger effectivement les dommages provoqués par l'erreur d'opération de l'équipement.
5. Tout le contrôle est concentré sur une armoire de fonctionnement, écran tactile, moteur fonctionnant, arrêt total et début rempli liquide de pompe et arrêter l'affichage d'état.
6. Composants électriques : Le PLC adopte le PLC de Mitsubishi, et d'autres composants adoptent Schneider et Chint.
